핵심 요약
강원도 삼척 소재 삼척남부발전 기기냉각수 배관 누설탐지 사례입니다. 150mm PE 배관 inlet / outlet 각 220m, 왕복 440m 구간에서 오랜 기간 누설이 의심되던 상황이었습니다. 발전 설비 점검 기간에 맞춰 탐지를 의뢰받았고, 스크류 콤프레셔와 수소가스를 활용한 가스탐지 및 청음탐지 병행으로 하루 만에 누설 지점을 특정했습니다.
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 | 삼척남부발전 |
| 배관 용도 | 기기냉각수 배관 |
| 배관 재질 / 구경 | PE 150mm |
| 탐지 구간 | Inlet 220m + Outlet 220m / 왕복 440m |
| 배관 형태 | 지중 매설 배관 |
| 탐지 장비 | 로타리 트윈스크류 콤프레셔 / 인피콘 가스탐지기 / 구터만 아쿠아스코프3 |
| 탐지 인원 | 3명 |
| 작업 기간 | 당일 탐지 완료 |
| 누설 지점 | Outlet 곡관 지점 |
보안 규정상 현장 사진 및 상세 작업 과정 공개에 제한이 있습니다. 제공 가능한 범위 내에서 사례를 공유합니다. 양해 부탁드립니다.
누설 발생 배경
냉각용수 탱크가 만수위를 유지하지 못하는 상황이 지속되고 있었습니다. 해당 부서에서는 상당히 오랜 기간 기기냉각수 배관 구간에 누설이 있다는 것을 의심하고 있었으나 지중 매설 배관 특성상 누설 지점을 특정하지 못한 채 숙제로 남아있던 상황이었습니다.
발전 설비 정기 점검 기간에 맞춰 해당 부서에서 탐지를 의뢰했습니다.
지중 매설 배관은 누설이 발생해도 지표면으로 드러나지 않는 경우가 많아 오랜 기간 누설을 인지하지 못하거나 지점을 특정하지 못하는 사례가 빈번합니다.
탐지 환경 및 난이도
이번 현장은 탐지 환경이 까다로웠습니다.
발전 설비 소음과 바닷바람이 청음탐지를 방해하는 주요 요인이었습니다. 발전소 특성상 상시 발생하는 기계 소음은 배관 누설음을 덮어버리고, 해안가 특성상 강한 바람은 탐지 장비의 감도에 영향을 줍니다.
청음탐지만으로는 한계가 있는 환경이었습니다.
탐지 방법 — 가스탐지와 청음탐지 병행
누설탐지에서 청음탐지는 항상 주력입니다. 그러나 발전 설비 소음과 바닷바람이라는 이중 방해 요소가 있는 환경에서는 가스탐지를 보조 수단으로 병행하는 것이 정확도를 높입니다.

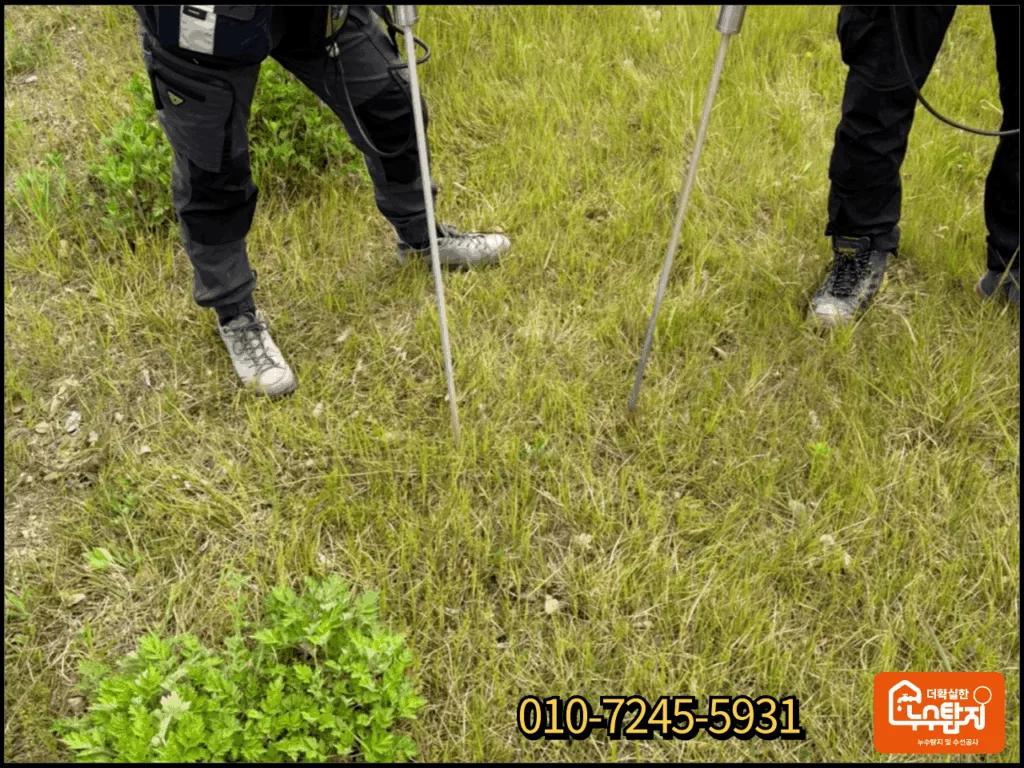

배관을 고립시킨 후 로타리 트윈스크류 콤프레셔로 압력을 형성하고 수소가스를 혼합했습니다. 이후 인피콘 가스탐지기로 지표면을 스캔하며 의심 구간을 좁혀나갔고, 반응 구간에서 구터만 아쿠아스코프3 청음탐지기로 누설음을 확인하는 방식으로 진행했습니다.
왕복 440m 구간을 3인 1조로 체계적으로 탐지한 결과 당일 누설 지점을 특정했습니다.
누설 지점 특정

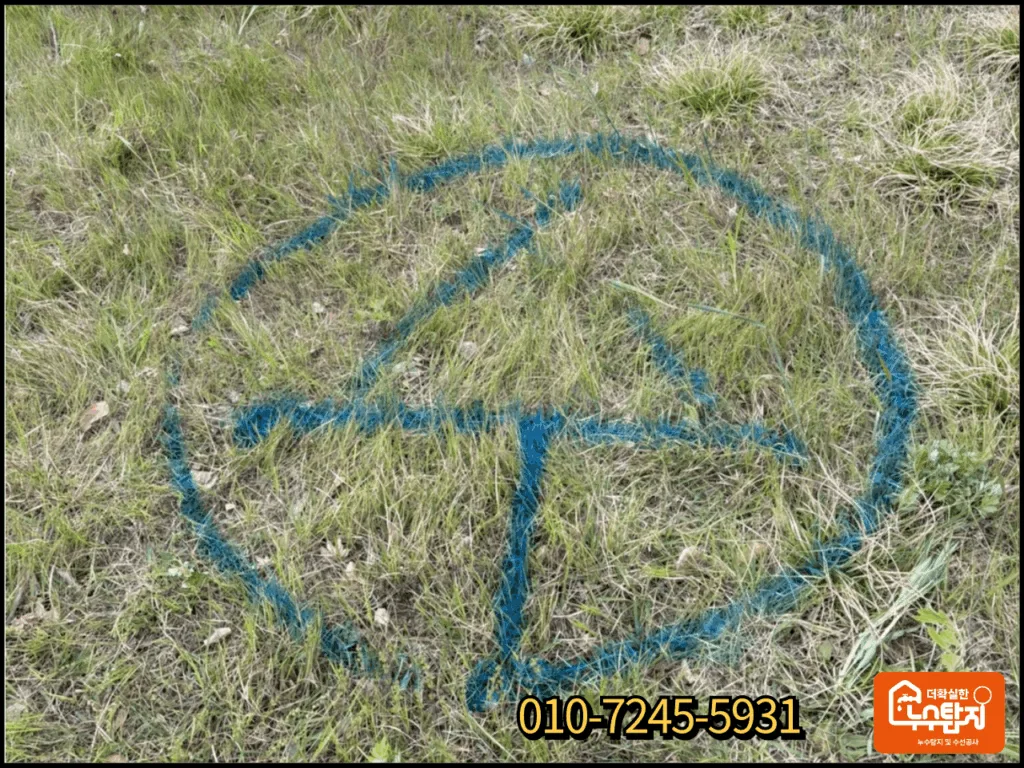

탐지 결과 Outlet 구간 곡관 지점에서 누설이 발생하고 있음을 특정했습니다. 곡관부는 배관 내 압력 변화가 집중되는 구조적 특성상 누설이 발생하기 쉬운 지점입니다.
누설 지점 특정 후 당일 탐지 작업을 마무리하고 철수했습니다. 굴착 및 수선 작업은 발전소 자체 팀에서 진행했습니다.
굴착 후 누설 확인

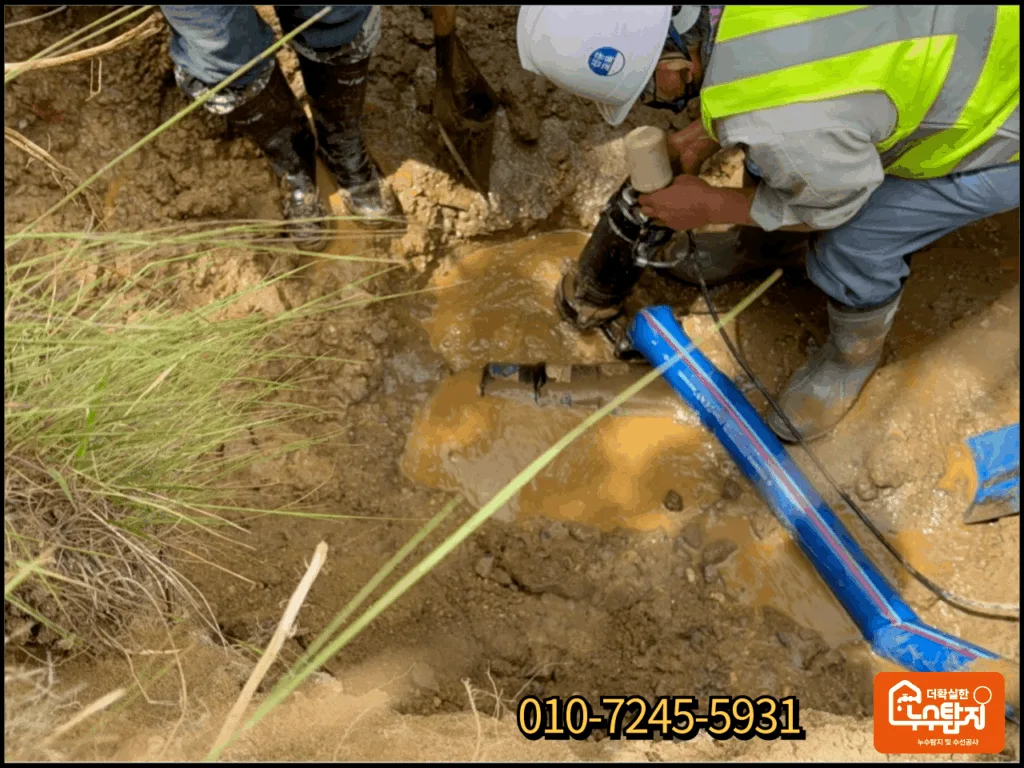

탐지 완료로부터 약 일주일 후 해당 지점을 굴착한 결과 누설 상황이 확인됐습니다. 탐지에서 특정한 지점과 실제 누설 지점이 일치했습니다.
오랜 기간 부서의 숙제로 남아있던 문제가 해결됐고, 담당자로부터 감사 인사를 받았습니다.
대형 플랜트 / 발전소 배관 누설탐지, 이런 점이 중요합니다
시설관리 담당자나 발전소 설비 담당자가 누설탐지 업체를 선정할 때 고려해야 할 사항을 정리했습니다.
장비 보유 여부 대구경 배관 가스탐지를 위해서는 충분한 압력을 형성할 수 있는 고압 콤프레셔가 필요합니다. 소형 장비로는 150mm 이상 대구경 배관에 충분한 압력을 형성하기 어렵습니다.
소음 환경 대응 능력 발전소, 공장, 플랜트 환경은 상시 소음이 발생합니다. 청음탐지 단독으로는 한계가 있으며 가스탐지를 병행할 수 있는 장비와 경험이 필요합니다.
지중 매설 배관 탐지 경험 지중 배관은 노출 배관과 탐지 방식이 다릅니다. 매설 깊이, 토질, 주변 환경에 따라 탐지 전략이 달라집니다.
당일 탐지 완료 능력 발전소나 플랜트는 설비 점검 기간이 정해져 있습니다. 제한된 시간 안에 탐지를 완료할 수 있는 경험과 인원이 필요합니다.
마무리
발전소, 플랜트, 공장 등 대형 시설의 지중 매설 배관 누설은 일반 가정용 누수탐지와 접근 방식이 다릅니다. 충분한 장비와 현장 경험을 보유한 업체 선정이 중요합니다.
탐지 구간, 배관 재질, 현장 환경에 대한 사전 정보를 바탕으로 적합한 탐지 방법을 제안해 드립니다. 대형 현장 누설탐지 문의는 아래 연락처로 주시면 됩니다.
보안 문제로 사진과 상세 설명이 충분하지 못한 점 양해 바랍니다. 유사한 현장 문의는 직접 연락 주시면 자세히 안내해 드리겠습니다.
